Mungo m2 Bolzenanker verzinkt M12 x 125/30mm

051 9573
113.90 CHF / 100Stk.(50)
exkl. 7.7% MwSt.
Lager: 1.17
Gewicht: 5.6 kg / 100Stk.(50)
Grösse: 150 x 100 x 100 mm
Anzahl100Stk.(50)
Merken

Beschreibung

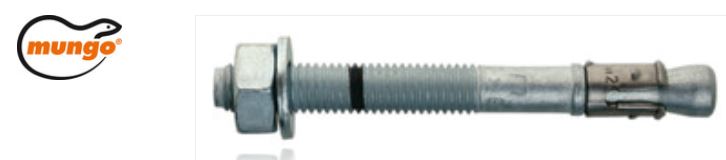

Bolzenanker MUNGO m2
MUNGO
Stahl verzinkt, für Durchsteckmontage.
Beim Anziehen der Sechskantmutter wird der Konusbolzen in den Spreizclip gezogen und verspannt diesen gegen die Bohrlochwand.
Geeignet für: Beton ungerissen, Naturstein mit dichtem Gefüge.
Zur Befestigung von: Stahlkonstruktionen, Geländern, Treppen, Toren, Fassaden, Fensterelementen, Holzpfetten und andere Holzkonstruktionen.

BN 21050

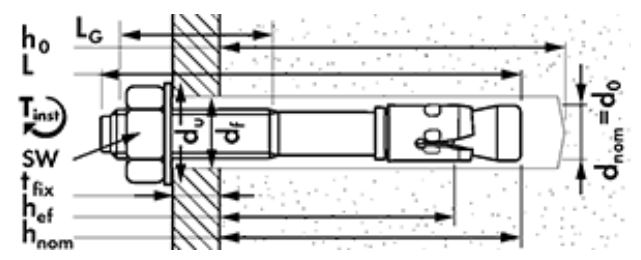

Technische Daten:
Original-Nummer 3201212
Dübel- und Bohr-Ø mm dnom = d0 12
Dübellänge mm L 125
Bohrlochtiefe mm h0 90
Gesamtlänge des Dübels im Baustoff mm hnom 79.6
Nutzlänge mm tfix 30
Eff. Verankerungstiefe mm hef 68
Loch-Ø im Anbauteil mm df 14
U-Scheiben-Ø du 24
Gewindelänge mm LG 77
Code der Nutzlänge H

Verpackung
Verpackt zu Stück 50
FS FS51
Inhalt pro Sammelkarton 150
SK SK22
Menge pro Palette 9000

Technische Daten
Beton C20/25 Zuglast (kN) 9.5
Beton C20/25 Querlast (kN) 13.7
Biegemoment (Nm) 52.3
min. Achsabstand/ bei Randabstand mm smin/c 75/80
min. Randabstand/ bei Achsabstand mm cmin/s 75/80
min. Bauteildicke mm hmin 140

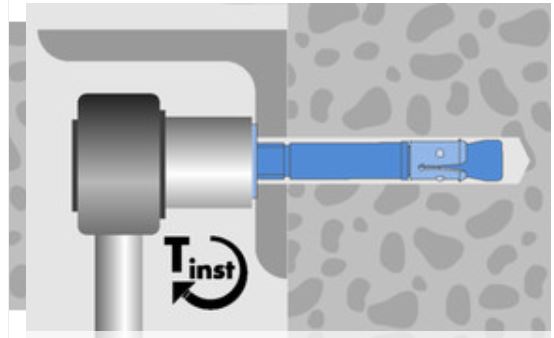

Anzugsdrehmoment (Nm) Tinst 50
Schlüsselweite SW 19

Zusatzinformationen
Gewicht FS 5.600 kg
Gewicht SK 17.040 kg
Typ M12 x 125 / 30

EAN-Code
EAN-Code FS 7610634098408
EAN-Code SK 7610634098293

Es sind die in der Bewertung geregelten Teilsicherheitsbeiwerte der Widerstände sowie ein Teilsicherheitsbeiwert der Einwirkung von yF = 1.4 berücksichtigt
Die Werte gelten nur für Einzelbefestigungen ohne Beeinflussung durch Achs- und Randabstand
Nur für Setztiefen nach Bewertung
1 kN ca. 100 kg
