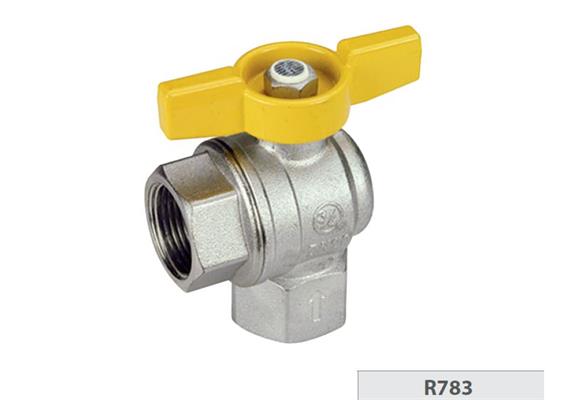

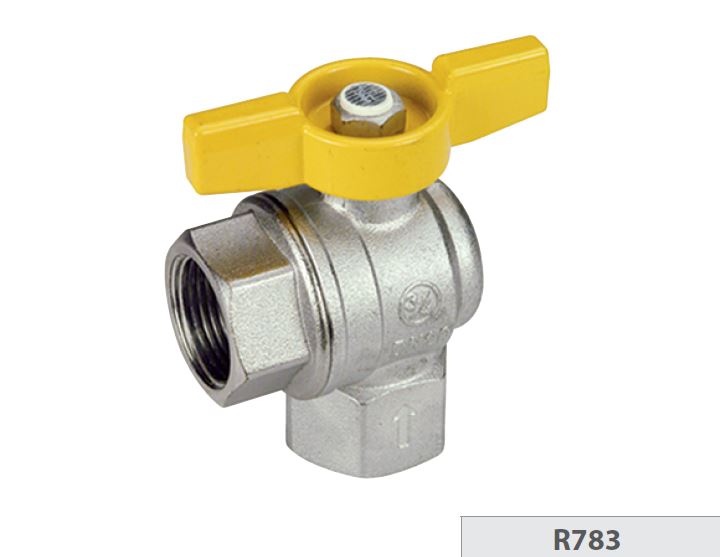

Giacomini Kugelhahn abgewinkelt mit Flügelgriff 1" beidseitig IG

230 3144
34.40 CHF / Stk.
exkl. 8.1% MwSt.
Lager: 1
Gewicht: 0.5 kg / Stk.
Grösse: 94 x 69 x 73 mm
AnzahlStk.
Merken

Beschreibung

Kugelhähne Schwermodell

GIACOMINI R783 Eckkugelhähne mit Innengewinde
Für Sanitäranlagen, Gas- und flüssige Kohlenwasserstoffsysteme, aus Messing verchromt, Griff (gelb)

Herstellernummer R783X005
Normen UNI EN 12165 CW617N

Kugelhahn in Eckform, mit Flügelgriff, Messing verchromt, IG/IG. Für hydraulische Installationen.
Max. Betriebstemperatur: -20 bis 185°C
Max. Betriebsdruck: 1/2” - 3/4” = PN42
Max. Betriebsdruck: 1” = PN35
Druck- und Temperaturangaben beziehen sich auf das Medium Wasser

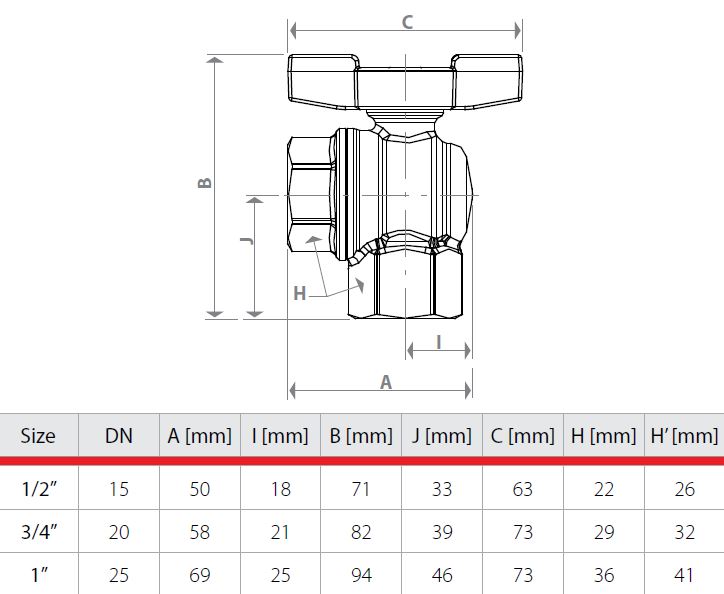

Dimensionen 1"
DN 25
A 69 mm
I 25 mm
B 94 mm
J 46 mm
C 73 mm
H 36 mm
H' 41 mm

Produktspezifikationen
Voller Durchgang. T-Griff aus lackiertem Aluminium (gelb). Spindel mit doppeltem O-Ring. Mutter
mit Anti-Korrosionsbeschichtung, mit Garantiesiegel und Hologramm

Anwendungsbereich

Max. Betriebsdruck bei 20 °C mit Wasser und nicht gefährlichem Gas:
4,2 MPa (42 bar) für 1/2" - 3/4"
3,5 MPa (35 bar) für 1"
Minimale Betriebstemperatur: -20 °C mit 50 % Glykollösungen

Max. Betriebsdruck bei 20 °C mit flüssigem Kohlenwasserstoff: 1,2 MPa (12 bar)

Max. Betriebsdruck (MOP) mit Gas: 0,5 MPa (5 bar)

Max. Betriebsbedingungen mit trockenem Sattdampf:
185 °C mit 1,05 MPa (10,5 bar)
