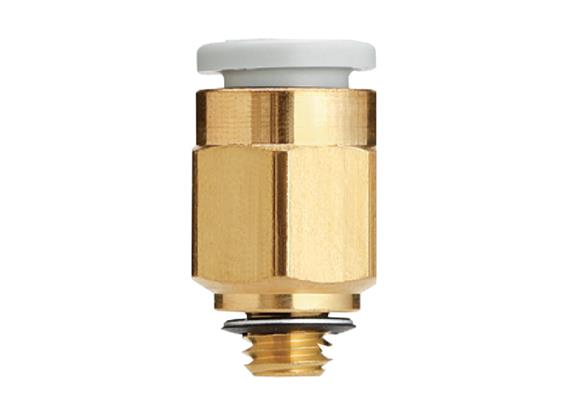

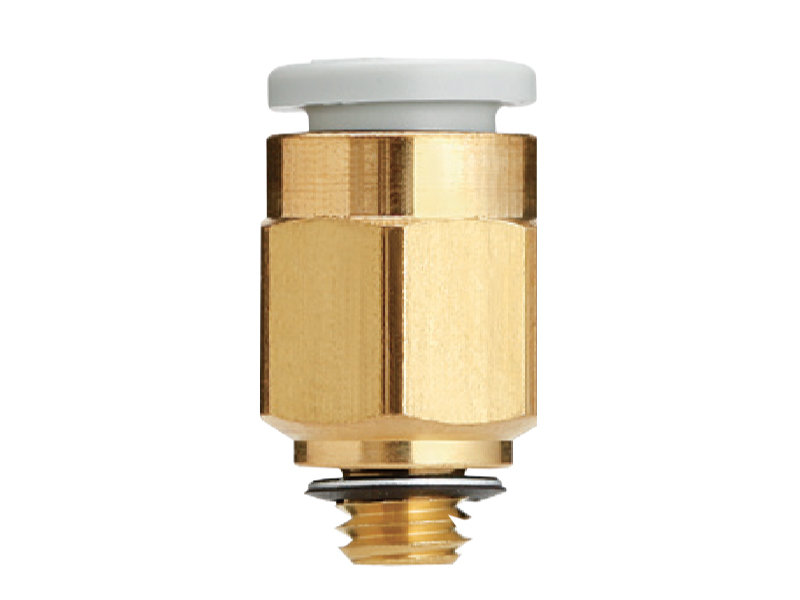

KQ2H Gerade Steckverschraubung Schlauch-Ø 3.2 mm M5 AG KQ2H23-M5A
SMC 0200
3.50
CHF
/ Stk.
exkl. 8.1% MwSt.
Lager:
2
Gewicht:
0.003
kg
/ Stk.
Grösse:
17.3
x
8
x
8
mm
Merken
Beschreibung
Schlauch Verbindungselement - Steckverbinder
KQ2H Gerade Steckverschraubung Messing mit Aussengewinde
Aussen - Gewinde M5
Für Schlauch mit Aussen-Ø 3.2 mm
Artikel: KQ2H23-M5A
Dichtring

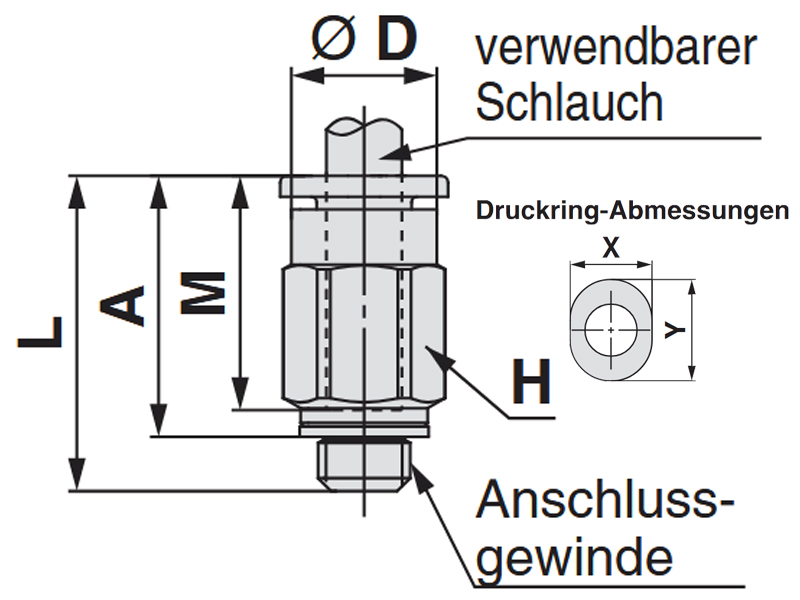

Abmessungen
Ø D 6.9 mm
L 17.3 mm
A 14.3 mm
M 13.3 mm
H Schlüsselweite 7
X 6.9 mm
Y 9.5 mm
Eigenschaften
Messing / BPT
Medientemperatur: Luft: -5 bis 60 °C / Wasser: 0 bis 40 °C
Betriebsdruckbereich: -100 kPa bis 1 Mpa
Umgebungstemperatur min. -5 °C
Umgebungstemperatur max. 60 °C
Medientemperatur min. -5 °C
Medientemperatur max. 40 °C
Betriebsdruck min. -0.1 MPa
Betriebsdruck max. 1 MPa
gerade Ausführung
ovaler Druckring
Für Druckluft
Für Wasser
