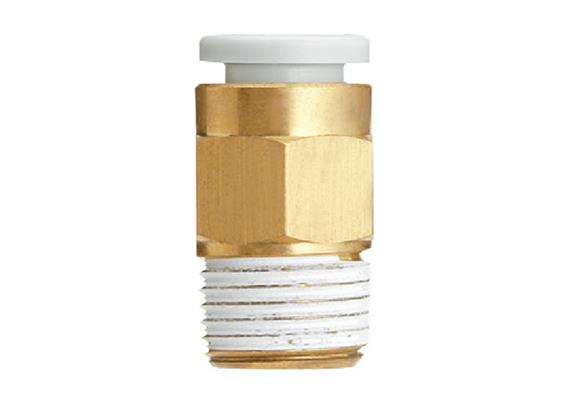

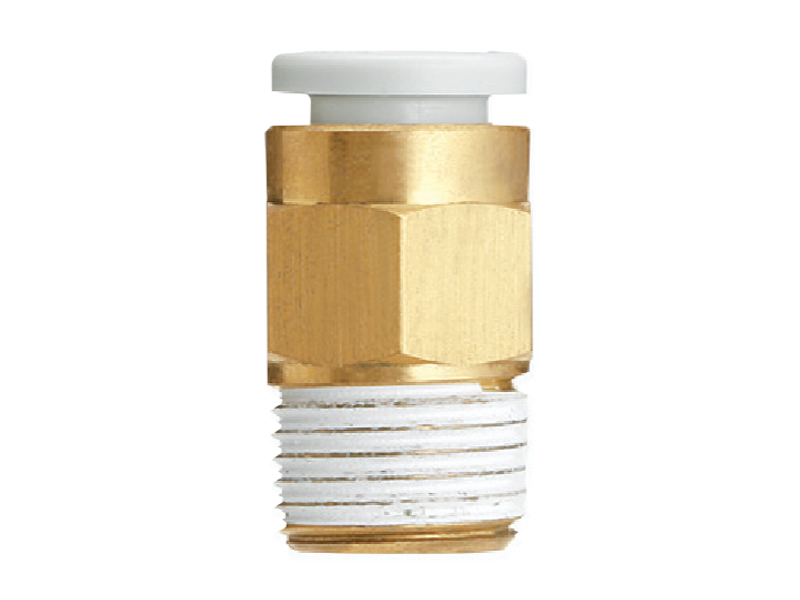

KQ2H Gerade Steckverschraubung Schlauch-Ø 3.2 mm R1/8" AG KQ2H23-01AS

Schlauch Verbindungselement - Steckverbinder

KQ2H Gerade Steckverschraubung Messing mit Aussengewinde

Aussen - Gewinde R1/8"
Für Schlauch mit Aussen-Ø 3.2 mm
Artikel: KQ2H23-01AS
Flächendichtung

Abmessungen
Ø D 6.9 mm
L 14.1 mm
A 8.9 mm
M 13.3 mm
H Schlüsselweite 12
X 6.7 mm
Y 9.5 mm

Eigenschaften
Messing / BPT
Medientemperatur: Luft: -5 bis 60 °C / Wasser: 0 bis 40 °C
Betriebsdruckbereich: -100 kPa bis 1 Mpa

Umgebungs­temperatur min. -5 °C
Umgebungs­temperatur max. 60 °C
Medien­temperatur min. -5 °C
Medien­temperatur max. 40 °C
Betriebs­druck min. -0.1 MPa
Betriebs­druck max. 1 MPa
gerade Ausführung
Runder Druckring
Für Druckluft
Für Wasser
