JRG frostsicheres Gartenventil ohne Schlauchverschraubung 1/2"für Wand 120 - 298mm

LYS 1800
178.00 CHF / Stk.
exkl. 7.7% MwSt.
Lager: 3
Gewicht: 2.02 kg / Stk.
Grösse: 330 x 50 x 100 mm
AnzahlStk.
Merken

Beschreibung

Auslauf- und Entleerventil
Gartenventil antifrost, PN 16, verchromt

- Temperatur: max. 90°C
- Werkstoff: Rotguss, Chromnickelstahl, EPDM, Kunststoff
- Bestehend aus: integriertem Rohrbelüfter, Rückflussverhinderer, Handrad


Bedienungsanleitung
Gartenventil antifrost - Einbau-Vorschriften, Montage- und Bedienungsanleitung.pdf (PDF 1.07 MB)
http://www.gfps.com/appgate/ecat/common_flow/10006F/CH/de/349906/download/document.html

Broschüre
Gartenventil antifrost 7040 - Technische Dokumentation.pdf (PDF 1.76 MB)
http://www.gfps.com/appgate/ecat/common_flow/10006F/CH/de/373277/download/document.html

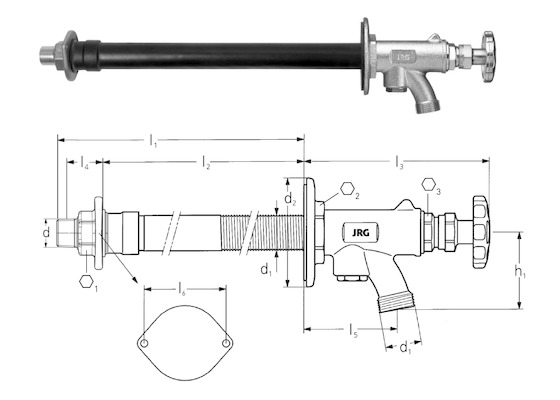

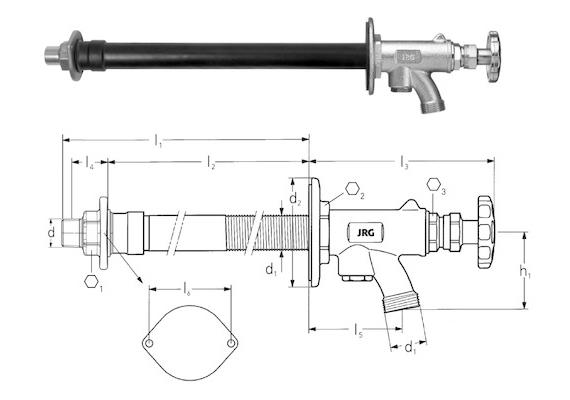

GN (inch) 1/2
DN (mm) 15
JRG Code 7040300
dR (inch) 1/2
d1G (inch) 3/4
d2 (mm) 80
d3 (mm) 53
d4 (mm) 5.3
h1 (mm) 56
l1 (mm) 155 - 335
l2 (mm) 120 - 298
l3 (mm) 135
l4 (mm) 35
l5 (mm) 70
l6 (mm) 60
O1 30
O2 41
O3 25
Schaftlänge (mm) 300
