Druckreduzierventil 2 - 6 bar JRG mit Filter 3/4" DN20 mit 1" AG ohne Verschraubungen

JRGURED Druckminderer, PN 25

Temperatur: max. 30°C
Werkstoff: Rotguss, Chromnickelstahl, EPDM, Kunststoff
Auslieferzustand: 400 kPa (4 bar)
Sekundärdruck: 200 - 600 kPa (2 - 6 bar)
Anschluss: Manometer

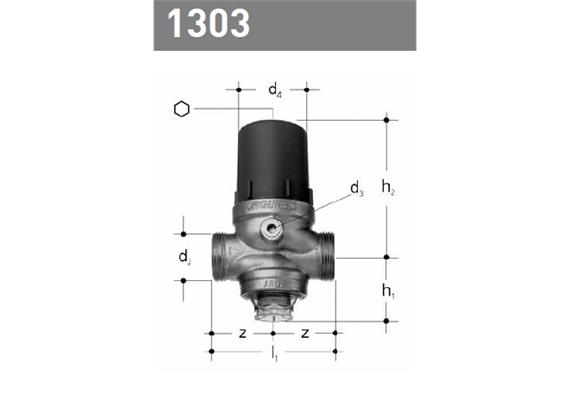

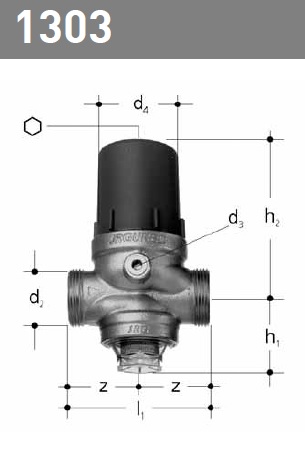

GN 3/4"
DN 20mm
d2 G 1"
d3 Rp 1/8"
d4 60mm
h1 42mm
h2 86mm
I1 85mm
z 43mm
[] 5



Montageanleitung.pdf
http://www.gfps.com/appgate/ecat/common_flow/100006/COM/de/898415/download/document.html

Bedienungs- und Wartungsanleitung.pdf
http://www.gfps.com/appgate/ecat/common_flow/100006/COM/de/357662/download/document.html

Hilfe bei Störungsmeldungen.pdf
http://www.gfps.com/appgate/ecat/common_flow/100006/COM/de/722834/download/document.html

Technische Dokumentation.pdf
http://www.gfps.com/appgate/ecat/common_flow/100006/COM/de/397224/download/document.html
