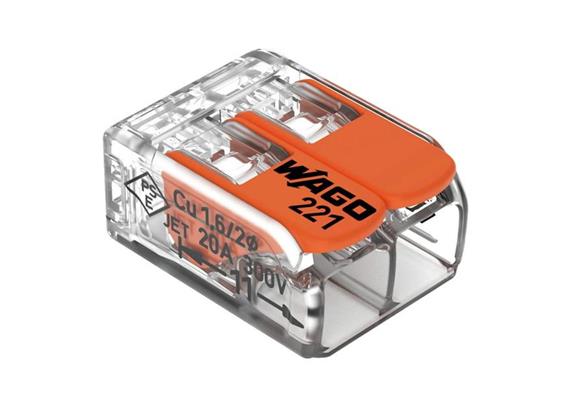

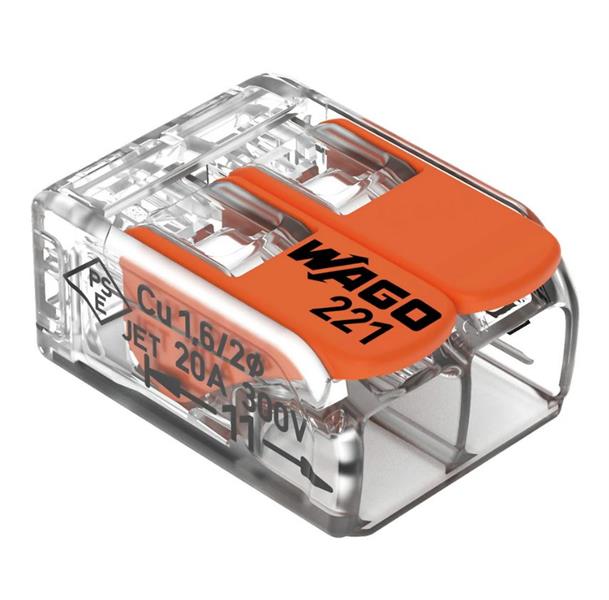

WAGO Compact Klemme 2 x 4 mm2 32 A für Litze/Draht 0.1 - 4 mm²
Beschreibung
WAGO Installationsklemmen Wago-Klemme Litze/Draht 2 x 4 mm2
Grosshandelsnr: 157812214
Klemmt Draht und Litze, mit orangen Betätigungshebeln, Abisolierlänge 9-11 mm.

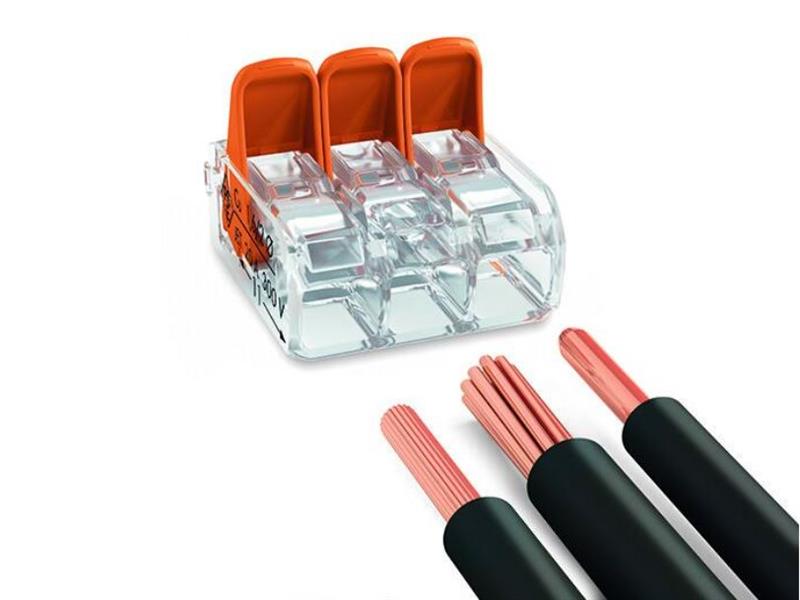

Sie klemmen bis zu 5 abisolierte, feindrähtige Kupfer Leiter 0,14 … 4 mm², ein- oder mehrdrähtig 0,2 … 4 mm² – und das ohne Werkzeug!
COMPACT-Verbindungsklemme; für alle Leiterarten; max. 4 mm²;
2 Leiter; mit Hebeln; Gehäusefarbe transparent
Umgebungstemperatur max. 85 °C (T85); 4,00 mm²; transparent
Kombiklemme WAGO
Querschnitt 0.1-4 mm²
Eingänge 2
Abmessungen (L x B x H) 18.1 x 13.2 x 8.4 mm
Gewicht 1.7 g
Stärke 32 A
Farbe transparent / orange
Anschlussdaten
Gesamte Anzahl der Klemmstellen 2
Anschlusstechnik CAGE CLAMP®
Betätigungsart Hebel
Anschliessbare Leiterwerkstoffe Kupfer
Nennquerschnitt 4 mm² / 12 AWG
Eindrähtiger Leiter 0,2 … 4 mm² / 24 … 12 AWG
Mehrdrähtiger Leiter 0,2 … 4 mm² / 24 … 12 AWG
Feindrähtiger Leiter 0,14 … 4 mm² / 24 … 12 AWG
Abisolierlänge 11 mm / 0.43 inch
Verdrahtungsrichtung Seitliche Verdrahtung
So wirds gemacht

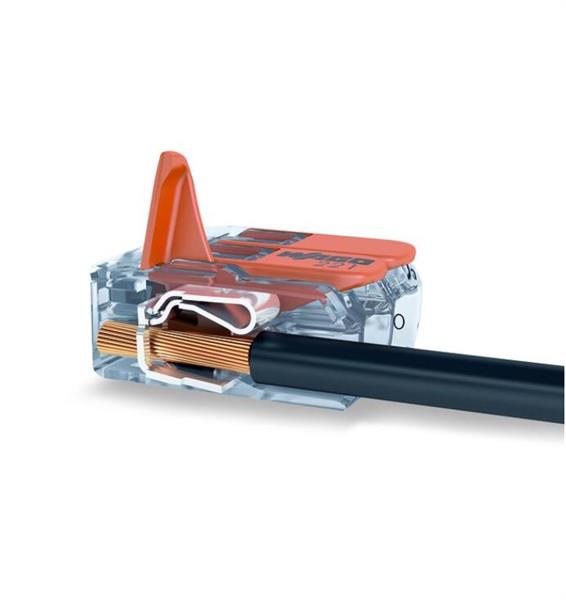

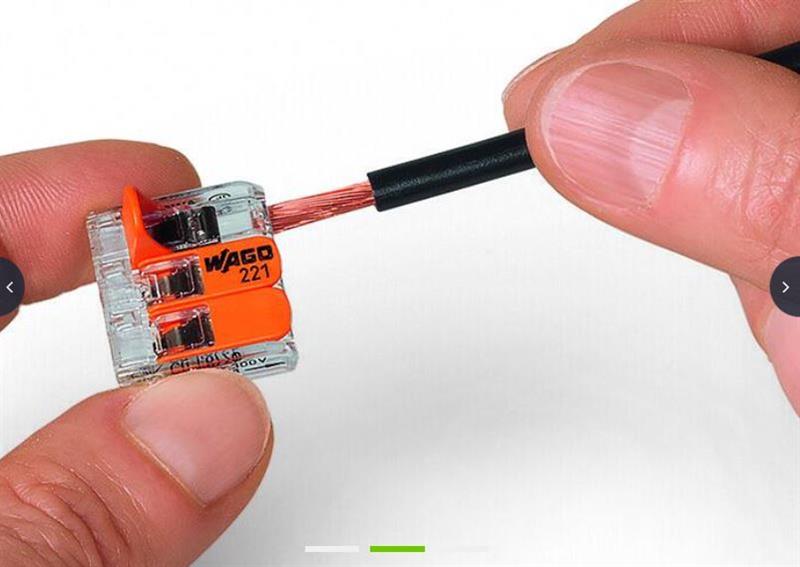

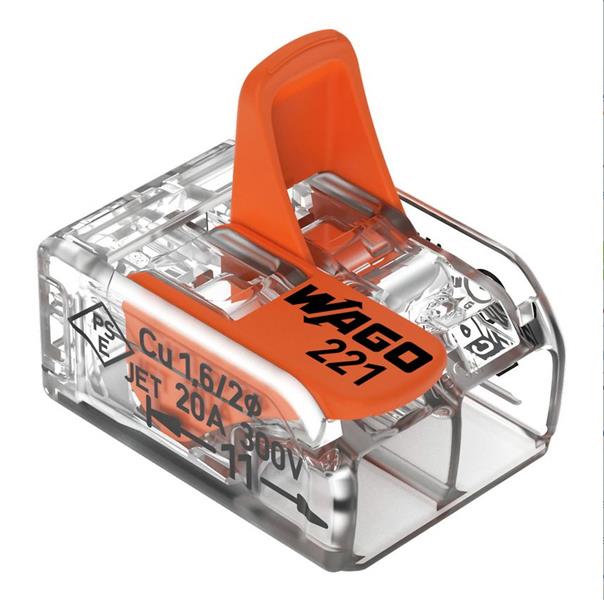

Mit einem orangefarbenen Betätigungshebel die Klemmstelle so weit öffnen, bis der Hebel senkrecht steht. Nun kann der Leiter eingeführt und danach der Hebel in die Ruhelage, bündig mit dem Klemmengehäuse, umgelegt werden.
Die Sicherheit
Aufgrund der versenkten Betätigungshebel ist eine zufällige Fehlbetätigung beim Einlegen in enge Einbauverhältnisse ausgeschlossen.
